激光打標機的硬件結構

.設備連接圖

激光設備圖解

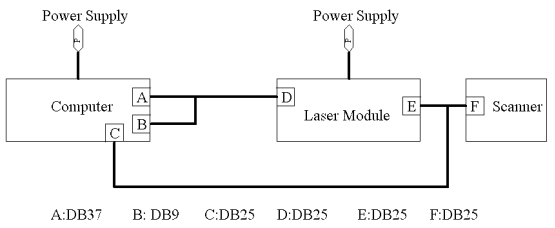

圖為設備連接圖

注意：將設備按照?qǐng)D4的方式連接良好后才能開機，否則設備將不能正常工作。

主機構造

激光打標機主要構造圖

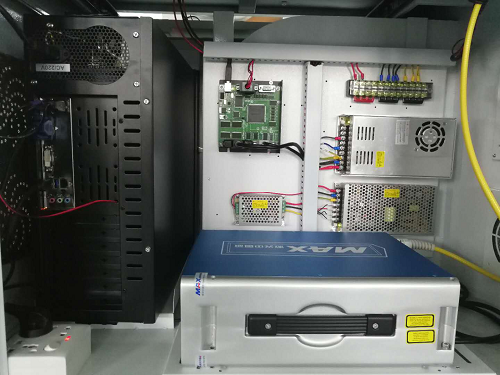

圖為主機構造圖

主機主要由振鏡、激光器、激光器電源、振鏡電源等幾個部分組成

警告：主機內部有高壓電，嚴禁非專業人士對激光器主機進行拆卸

振鏡

激光打標機振鏡激光打標振鏡內部結構

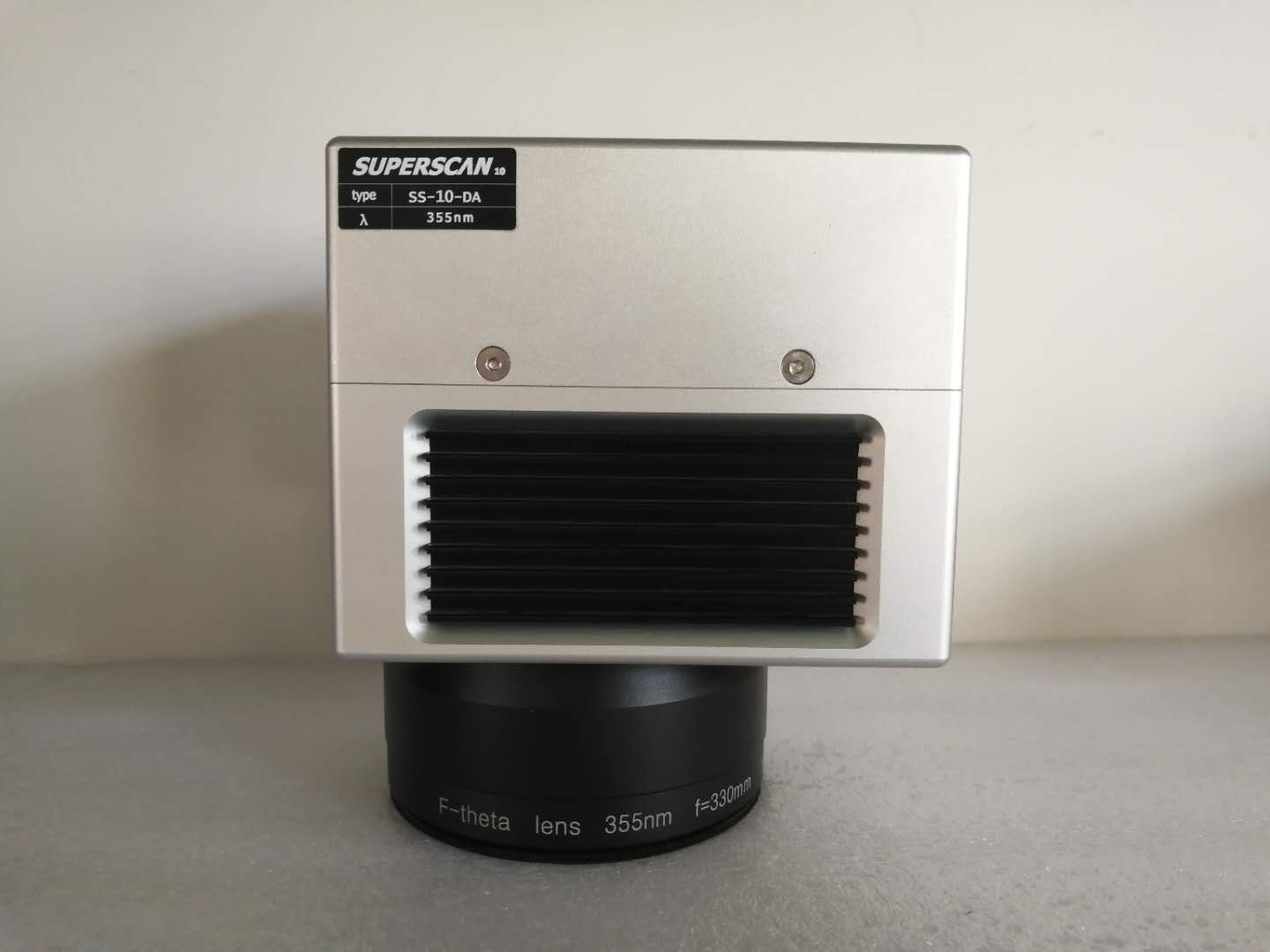

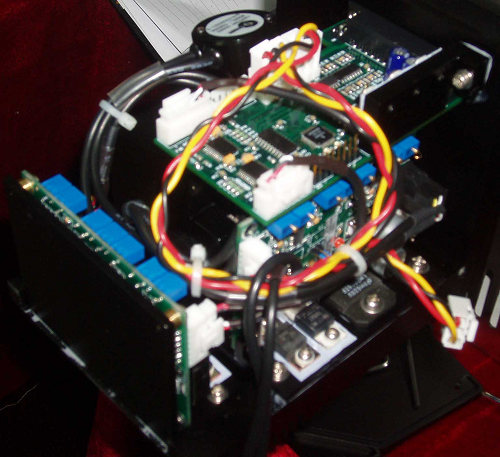

圖為振鏡外觀圖圖為振鏡內部結構

激光打標機

圖為電機圖圖為驅動板

振鏡是掃描的核心部件，其作用是使激光束按照軟件指令沿設計軌跡掃描。該部件由電機、驅動板、反射鏡片以及機械機構件組成。

注意：振鏡頭是非常精密的器件，外部撞擊導致設備不能正常使用。

警告：反射鏡片是精密光學器件，嚴禁用手或者其它潮濕、污穢、堅硬的物體擦碰鏡片表面，否則將造成鏡片損壞，導致設備不能正常使用。
